产品介绍

轴向型双金属温度计知识由双金属温度计_电接点双金属温度计_热电阻热电偶温度计-京仪股份为您整理编辑。

概念:轴向型双金属温度计是温度计,其工作原理是两种不同的金属在温度变化时膨胀不同,从而达到温度计量的目的。

轴向型双金属温度计原理

工业上用的双金属温度计的主要部件是通过层压两个或更多金属板形成的多层金属板。为了提高温度测量的灵敏度,金属板通常被制成螺旋线圈。当多层金属板的温度变化时,每层的金属以不同的量膨胀或收缩,导致螺旋线圈卷起或松开。由于螺旋线圈的一端固定,另一端连接有可自由转动的指针,当双金属片感应到温度变化时,指针可在圆形分度标尺上指示温度。该仪器的测温范围为200~650℃,允许误差约为两次量程的1%。这种温度计与使用中的棒状玻璃液体温度计相似,但可以在机械强度要求较高的条件下使用。

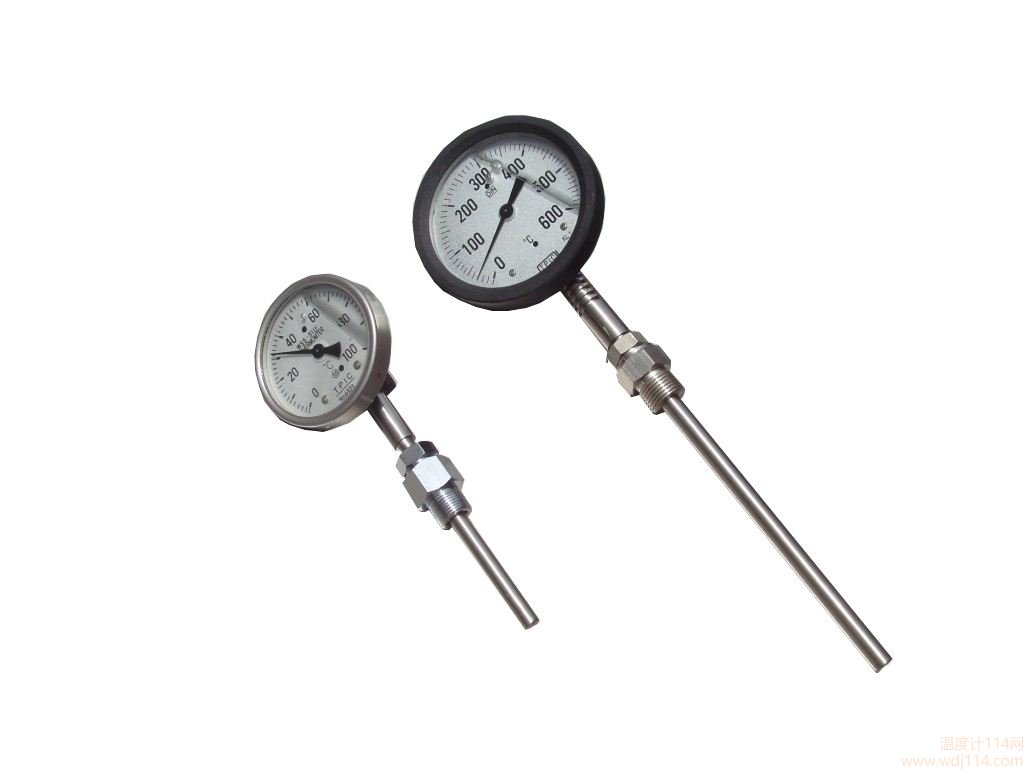

轴向型双金属温度计

轴向型双金属温度计应用

双金属温度计是一种适用于中低温测量的现场测量仪器,可用于直接测量液化和气体的温度。双金属温度计与国内同类产品相比:仪器精度等级达到1.0级,仪器上壳采用防腐材料,耐温高达200℃,最低-40℃。法兰结构,双层密封橡胶圈,防腐防水。保护管焊接采用全自动氩气保护管,焊缝牢固,晶间腐蚀小。表盘为氧化铝印版,表面清晰,图案美观。指针是内部可调的。双金属温度计具有轴向型、径向类型、通用类型和其他仪表类型选择。双金属温度计探针杆长度可根据客户需求定制。现场温度显示,直观、方便、安全可靠,使用寿命长;抽芯温度计可以在短时间内保持或更换机芯,无需停机。轴向型,径向型,135 & ordm型式、通用型式等品种齐全,适合各种现场安装需要。

轴向型双金属温度计特征

1、现场显示温度,直观方便;安全可靠,使用寿命长;

2.各种结构形式可以满足不同的要求。

轴向型双金属温度计技术参数

执行标准JB/T8803-1998 GB3836-83

刻度盘的公称直径:60,100,150

角度调整误差:角度调整误差不得超过其范围的1.0%。

返回差值:双金属温度计返回差值不得大于基本误差极限的绝对值

重复性:双金属温度计重复性极限范围不得大于基本误差极限绝对值的主要技术参数的1/2

产品实施标准:JB/T8803-1998?GB3836-83

刻度盘的公称直径:60,100,150

角度调整误差:角度调整误差不得超过其范围的1.0%。

返回误差:温度计的返回误差不得大于基本误差极限的绝对值

重复性:温度计的重复性极限范围不得大于基本误差极限绝对值的1/2

轴向型双金属温度计安装

安装双金属温度计时,应注意方便准确的测温、安全和易于维护,不影响设备运行和生产操作。为满足上述要求,选择热阻的安装位置和插入深度时应注意以下几点:

1.为了保证热阻测量端与被测介质之间有足够的热交换,应合理选择测量点的位置,尽量避免在阀门、弯管、管道和设备死角附近安装热阻。

2.带保护套的热阻有传热和散热损失。为了减少测量误差,热电偶和热阻应具有足够的插入深度:

(1)对于测量管道中心流体温度的热阻,测量端应插入管道中心(垂直或倾斜)。如果待测流体的管道直径为200毫米,热阻的插入深度应为100毫米;

(2)对于高温、高压、高速流体(如主蒸汽温度)的温度测量,为了降低保护套对流体的阻力,防止保护套在流体的作用下断裂,可以采用浅插入保护管或热套式热阻。浅插入式热阻保护套插入主蒸汽管道的深度不应小于75毫米;热套筒式热电阻的标准插入深度为100毫米;

(3)如果需要测量烟道内的烟气温度,即使烟道直径为4m,热阻插入深度仅为1 m

(4)当原始测量的插入深度超过1m时,应尽可能垂直安装,或增设支撑架和保护套。
