产品简介
电接点远传温度计功能特性介绍 电接点远传温度计及其衍生的系列温度表克服了传统膨胀型温度表使用寿命短、可靠性差、温度计体积大的缺点。与传统的蒸汽和气体压力型温度仪表相
订购热线:15222906608
产品介绍

电接点远传温度计知识由双金属温度计_电接点双金属温度计_热电阻热电偶温度计-京仪股份为您整理编辑。

电接点远传温度计功能特性介绍
电接点远传温度计及其衍生的系列温度表克服了传统膨胀型温度表使用寿命短、可靠性差、温度计体积大的缺点。与传统的蒸汽和气体压力型温度仪表相比,温度测量元件的体积分别减小了30倍和60倍。铂或铜热电阻测温元件创造性地安装在测温元件中,实现机电一体化测温功能。以电接点远传温度计为基础,形成了远程传输、防爆、防震、电接点、温度信号传输等一系列多功能温度仪表。

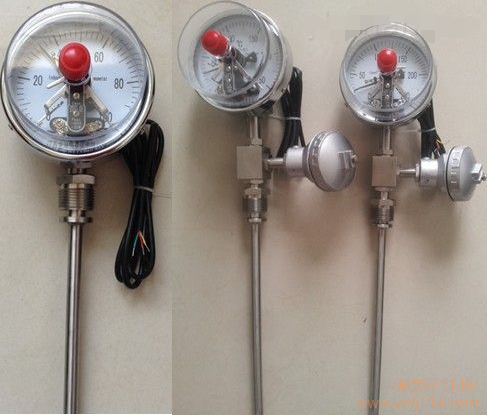

电接点带远传温度计

电接点远传温度计型号编制

W

T

Y

规格

内容

温度仪表

弹性元件

液体式

Y

远传(Y2→双支电阻)

Z

防震(YP→并联式)

X

X→单接点

X1→上下限

X2→双上限

S

变送器



-

1

小型指示





0

单指示

2

较高指示



1

Φ60mm

2

Φ80mm

3

Φ100mm

5

Φ150mm



0

轴 向

1

径 向

2

嵌 装

3

挂 装

5

万 向



W

T

Y

-

1

注:1 .电接点、热电阻或温度变送器出口装置通常位于集管的下部,而变送器出口装置是防爆接线盒出口装置。

2、预埋和悬挂式隔爆温度仪表,接线盒必须放置在测温元件的上部,严禁放在集管的下部。

3.嵌入并悬挂本质安全防爆温度米。接线盒通常根据需要放置在仪表头的下部或温度测量元件的上部。

4.当仪器的量程上限大于或等于h=100℃时,安装螺纹由不锈钢材料制成,从安装螺纹到规头的尺寸h=100毫米。当仪器的量程上限小于300℃时,安装螺纹由h=60黄铜H = 60毫米制成。

电接点远传温度计模型编译的描述

数字中的正斜杠“/”为模型部分,按照《工业自动化仪表产品模型编写原则》编写。后斜线“/”是我们工厂同意的规格部分。如果字符太长,无法在设计和选择过程中填写,我们可以联系我们的工厂,就其他代码达成一致。

仪器功能在序列号的苐yi部分是基本功能。要选择多个功能,请在序列号中添加第三节“功能组合”,其中防震、电接点和较大指示中只能选择一个功能,防爆和电接点不能组合。

如需更多说明,请注明软尾管材料、出口装置类型、是否装有保护套管、防爆仪表的出口方式、热电阻指数等。和其他需要解释的内容。

例如,WTYY-1033-X2-F0 ~ 100℃φ12 * 300 * 10M HWM 27 * 2护套软管Pt100左接线盒表明温度仪表为带电接点双上限报警热电阻远程传输温度仪表的液体压力型,并配有防腐套管。具体尺寸为:防腐套管直径12毫米,插入深度300毫米,软管尾部长度10米。铂金热电阻Pt100,左接线盒引线,安装螺纹为活动外螺纹M27*2。

电接点远传温度计基本技术参数

环境温度:-10 ~+55℃

相对湿度:5 ~ 95%

指示精度:1.5级

时间常数:9秒(涂覆聚四氟乙烯时为34秒)

热电阻索引号:Pt100或Cu50

热电阻公差:ZBY 301-85 B

热电阻热响应时间:τ0.5=35秒(涂覆聚四氟乙烯时为45秒)
