产品简介

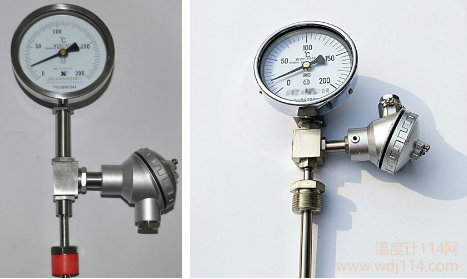

远传双金属温度计 集成热电偶(电阻)、双金属温度计或温度变送器, 带远传双金属温度计 广泛用于冶金、石化、电力、纺织、食品、国防和其他工业部门。远传双金属温度计是热阻或
订购热线:15222906608
产品介绍

远传双金属温度计知识由双金属温度计_电接点双金属温度计_热电阻热电偶温度计-京仪股份为您整理编辑。

远传双金属温度计集成热电偶(电阻)、双金属温度计或温度变送器,带远传双金属温度计广泛用于冶金、石化、电力、纺织、食品、国防和其他工业部门。远传双金属温度计是热阻或热电偶的信号远传功能和双金属温度计本地指示功能的组合。能够满足现场测温和远距离传输的要求。远传双金属温度计可以在各种生产过程中直接测量-40 ~+600℃范围内的液体、蒸汽、气体介质和固体表面的温度。

远传双金属温度计

远传双金属温度计功能

1.它具有测温探头小、灵敏度高、线性校准、使用寿命长等特点。

2.它具有远传输出电阻信号(PT100)、抗冲击性、耐腐蚀性和大功率开关信号等多种功能。

3.结构与类似的国际产品相同,可以替代进口。

远传双金属温度计技术参数

4.准确度等级1.5

5.时间常数≤ 60s

6、探头压力≤ 6 MPa

7.探头直径:φ8-10mm,活动外螺纹:M27*2

8.热阻PT100(单通道、双通道输出)或4-20mA电流输出

9.保护等级:IP55

远传双金属温度计和双金属温度计非常相似。你能正确区分波段远传双金属温度计和双金属温度计吗?为了让每个人更容易区分,让我们用远传双金属温度计介绍基本知识。

带远传双金属温度计的温度传感元件是双金属片。带状远传双金属温度计双金属是一种双层金属板,将两种膨胀系数相对较大的金属焊接在一起。一端是固定的,另一端是自由的。

当温度升高时,具有大膨胀系数的金属板的伸长率较大,导致整个双金属片弯曲到具有小膨胀系数的金属板的一侧。

温度越高,弯曲程度越大。换句话说,带远传双金属温度计双金属的弯曲度与温度有对应关系,因此温度可以用双金属的弯曲度来表示。

通常,双金属片中膨胀系数小的层称为被动层,膨胀系数大的层称为主动层。

带远传双金属温度计的验证项目

(1)外观检查;

(2)指示验证;

(3)指针运动的平衡;

(4)返回错误;

(5)重复性;

(6)指示值的稳定性。

皮带远传双金属温度计由两种温度膨胀系数不同的金属制成。一端焊接在一个固定点上,另一端在温度变化时扭曲,这被转换成指示温度的指针偏转角度。抽芯式是指双金属感温元件,可从外保护管中取出更换,是使用最广泛的现场指示温度计。

波段远传双金属温度计为了提高温度测量灵敏度,金属板通常制成螺旋线圈形状。当多层金属板的温度变化时,每层的金属以不同的量膨胀或收缩,导致螺旋线圈卷起或松开。

由于螺旋线圈的一端固定,另一端连接有可自由转动的指针,当双金属片感应到温度变化时,指针可在圆形分度标尺上指示温度。该仪器的测温范围为-80~500℃,允许误差约为两次量程的1%。根据指针盘与远传双金属温度计和保护管的连接方向,双金属温度计可分为轴向型、径向型、135°方向型和万向型。

1.径向双金属温度计:指针盘与保护管并联;

2.135度方向双金属温度计:指针盘以135度连接到保护管;

3.万向型双金属温度计:指针盘与保护管之间的连接角度可以随意调节;

4.轴向型双金属温度计:指针盘与保护管垂直连接

目前的皮带远传双金属温度计,已经是工业生产中不可缺少的现场指示测温仪表,其应用场合差异很大,因此双金属温度计的保护管(护套)是必不可少的。带远传双金属温度计的保护管(护套)的功能是什么?

顾名思义,所谓的保护管(护套)用来保护温度计。对于具有腐蚀性、高温、高压、易爆炸、易燃烧等危险因素的测量介质,温度计不能直接接触,于是出现保护管的功能。为了保护内部的温度测量元件并便于维护。

皮带远传双金属温度计如果材料具有腐蚀性、高温、高压、易爆炸、易燃烧等危险因素,必须加保护套管。也就是说,在包含双金属温度计安装之前,螺纹安装套管或法兰式安装套管应焊接到管道或容器上。如果测量是由空气、惰性气体或水和其他常规物质进行的,则不需要保护套,只需直接安装在接头上,从而节省资金。

通过以上简要描述,我们了解到保护管(护套)在皮带远传双金属温度计中起着很大的作用,可以保护内部的测温元件。如果双金属温度计损坏,维护也非常方便。
