产品简介
万向型双金属温度计 是工业双金属温度计主要部件是通过层压两个或多个金属板形成的多层金属板。能够自动连续记录变化的仪器。双金属温度计主要部件是通过层压两块或多块金属板
订购热线:15222906608
产品介绍

万向型双金属温度计知识由双金属温度计_电接点双金属温度计_热电阻热电偶温度计-京仪股份为您整理编辑。

万向型双金属温度计是工业双金属温度计主要部件是通过层压两个或多个金属板形成的多层金属板。能够自动连续记录变化的仪器。双金属温度计主要部件是通过层压两块或多块金属板而形成的多层金属板,其能够自动且连续地记录变化。

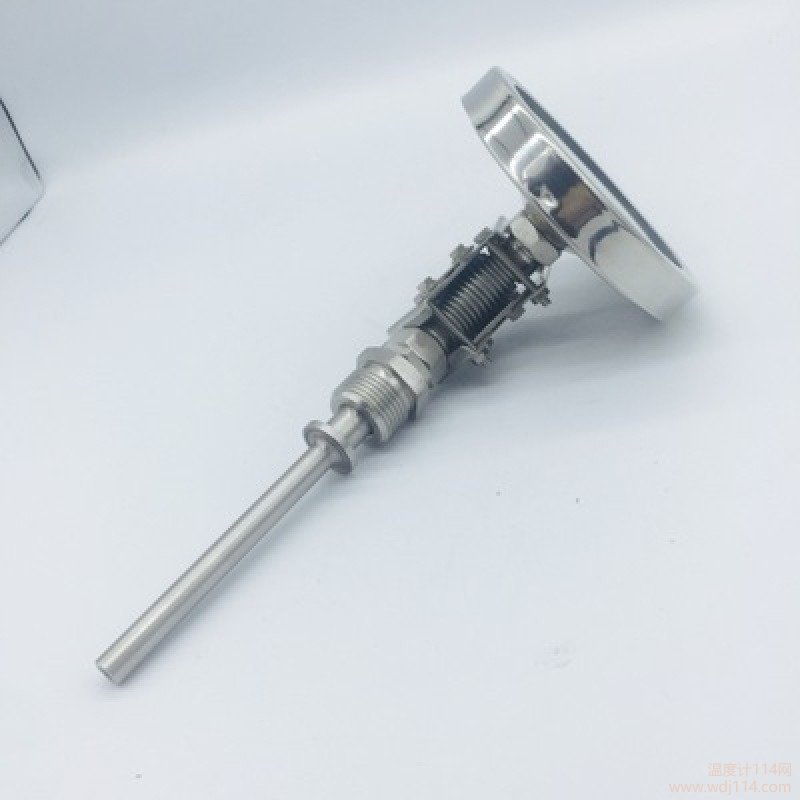

万向双金属温度计
万向双金属温度计/万向型号双金属温度计

为了提高温度测量的灵敏度,金属板通常被制成螺旋线圈。当多层金属板的温度变化时,每层的金属以不同的量膨胀或收缩,导致螺旋线圈卷起或松开。由于螺旋线圈的一端是固定的,另一端连接着一个可以自由转动的指针,两种金属在温度变化时会发生不同的变化,从而发生弯曲。一端是固定的,另一端随着温度的变化而移动。位移与空气温度接近线性关系。自记录系统由自记录时钟和自记录笔组成,自记录笔与放大杆连接,由传感元件操作;因此,当双金属片检测到温度变化时,指针可以在圆形刻度上指示温度。该仪器的温度测量范围为200~650℃,允许在两次量程的1%左右。这种温度计与使用中的棒状玻璃液体温度计相似,但可以在更高的强度要求下使用。

万向型双金属温度计原理

当温度变化时,它通过使用两种不同金属的原理来工作,这两种金属具有不同的膨胀程度。industrial 双金属温度计的主要部件是通过层压两个或更多金属板形成的多层金属板。为了提高温度测量的灵敏度

金属片通常被制成螺旋形线圈。当多层金属板的温度变化时,每层的金属以不同的量膨胀或收缩,导致螺旋线圈卷起或松开。由于螺旋线圈的一端固定,另一端连接有可自由转动的指针,当双金属片感应到温度变化时,指针可在圆形分度标尺上指示温度。该仪器的温度测量范围为200~650℃,允许误差约为刻度范围的1%。这种温度计与使用中的棒状玻璃液体温度计相似,但可以在机械强度要求较高的条件下使用。

万向型双金属温度计应用

万向型双金属温度计双金属温度计是一种适用于中低温测量的现场测试仪器。它可以用于直接测量液化气体的温度。双金属温度计与国内同类产品相比:仪器精度等级达到1.0级,仪器上壳采用防腐材料,耐温高达200℃,最低-40℃。法兰结构,双层密封橡胶圈,防腐防水。保护管焊接采用全自动氩气保护管,焊缝牢固,晶间腐蚀小。表盘为氧化铝印版,表面清晰,图案美观。指针是内部可调的。双金属温度计有仪表类型选择,如轴向型、径向型、万向型。双金属温度计探头长度可根据客户需求定制。现场温度显示,直观、方便、安全可靠,使用寿命长;抽芯温度计可以在短时间内保持或更换机芯,无需停机。轴向型,径向型,135 & ordm类型、万向型等品种齐全,适用于各种田地安装。

万向型双金属温度计特征

1、现场显示温度,直观方便;安全可靠,使用寿命长;

2.各种结构形式可以满足不同的要求。

万向型双金属温度计作品原理

双金属温度计基于缠绕成圆形弯曲形状的双金属片。当一端受热膨胀时,带动指针旋转,工作仪表显示相应的温度值。

万向型双金属温度计技术参数

执行标准JB/T8803-1998 GB3836-83

刻度盘的公称直径:60,100,150

准确度等级:(1.0),1.5

热响应时间:≤40S

保护等级:IP55

角度调整误差:角度调整误差不得超过其范围的1.0%。

返回差值:双金属温度计返回差值不得大于基本误差极限的绝对值

重复性:双金属温度计重复性极限范围不得大于基本误差极限绝对值的1/2参数

产品实施标准:JB/T8803-1998?GB3836-83

刻度盘的公称直径:60,100,150

准确度等级:(1.0),1.5

热响应时间:≤40S

保护等级:IP55

角度调整误差:角度调整误差不得超过其范围的1.0%。

返回误差:温度计的返回误差不得大于基本误差极限的绝对值

重复性:温度计的重复性极限范围不得大于基本误差极限绝对值的1/2

万向型双金属温度计安装要求

对于双金属温度计的安装应注意有利于准确的温度测量、安全和易于维护,而不影响设备运行和生产操作。为满足上述要求,选择安装热阻位置和插入深度时应注意以下几点:

1.为了保证热阻测量端与被测介质之间有足够的热交换,应合理选择测量点的位置,尽量避免在阀门、弯管、管道和设备死角附近安装热阻。

2.带保护套的热阻有传热和散热损失。为了减少测量误差,热电偶和热阻应具有足够的插入深度:

(1)对于测量管道中心流体温度的热阻,测量端应插入管道中心(垂直安装或倾斜安装)。如果被测流体的管道直径为200毫米,热阻的插入深度应为100毫米;

(2)对于高温、高压、高速流体(如主蒸汽温度)的温度测量,为了降低保护套对流体的阻力,防止保护套在流体的作用下断裂,可以采用浅插入保护管或热套式热阻。浅插入式热阻保护套插入主蒸汽管道的深度不应小于75毫米;热套筒式热电阻的标准插入深度为100毫米;

(3)如果需要测量烟道内的烟气温度,即使烟道直径为4m,热阻插入深度仅为1 m

(4)当原始测量的插入深度超过1m时,应尽可能垂直安装,或者应另外安装支撑架和保护套。
