双金属温度计外部结构和安装尺寸

双金属温度计外部结构技术参数

常州常发仪器有限

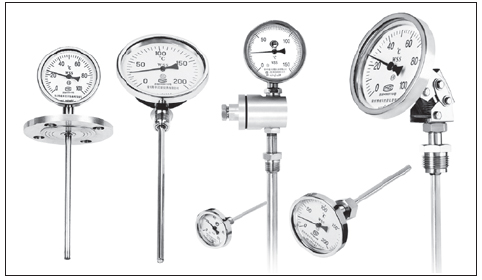

双金属温度计是一种 适用于测量中低温的现场 检测仪表，可用来直接测测量气体和液体的温度。与玻璃温度计相比，它具有无汞损坏、读数清晰、坚固耐用的优点。我生产多用途双金属温度计，规格品种齐全，质量稳定可靠，可广泛应用于工业、农业、国防和科研领域的各个部门。双金属温度计结构特点和工作原理

双金属 温度计(以下简称温度计)使用螺旋加热器双金属板作为温度传感元件，并将其安装在保护套中，一端固定(固定端)，另一端(自由端)连接到薄轴上，轴端带有指针。当温度变化时，温度传感元件的自由端立即旋转，并通过细轴驱动指针以指示刻度盘上的温度变化。直行温度计通过转向传动机构驱动指针。外壳材料包括钢板、铸造铝合金和不锈钢板。可调角度温度计的头部可借助波纹管、转角机构和其他部件从角度调整为直线或从直线调整为角度。

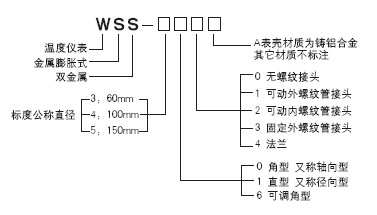

电接点双金属温度计则在结构上增添了电接触组、调节装置和出线盒等部件。在温度变化时，指针（动触点） 与预先设定的控温定触点（上限或下限）相接触或断开的瞬间，使控制线路中的继电器或接触器动作，从而实现自 动控温或报警的功能。 双金属温度计主要技术参数: 温度计型号及各符号的含义(1)准确度等级：1.5级
(2)时间常数：护套管直径 d=6mm <30s ；
d=8、10、12mm <40s；
(3)护套管的公称压力：6.4 MPa（静压）；
(4)护套管材料：1Cr18Ni9Ti。

双金属温度计型号规格

模式

模型

刻度盘的公称直径(mm)

测量范围(℃)

晶格值(℃)

插入长度(mm)

鞘管直径(mm)

安装螺纹(毫米)

外壳材料类型

角

WSS-301
WSS-302

60

-80~+40
-40~+80

2

75
100
150
200
250
300
注:311，0 ~ 50℃，L = 75无法完成

6

活动外螺纹M16 &倍；1.5

活动内螺纹M16 &倍；1.5

钢板

WSS-301A
WSS-302A

0~50

1

铸铝合金

0~100
0~150

2

直型

WSS-311A
WSS-312A

0~200
0~300

5

角

WSS-401
WSS-402

100

-80~+40
-40~+80

2

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

8
10
12

活动外螺纹M27 &倍；2

活动内螺纹M27 &倍；2

钢板

WSS-401A
WSS-402A

铸铝合金

直型

WSS-411
WSS-412

钢板

WSS-411A
WSS-412A

铸铝合金

角

WSS-501
WSS-502

150

0~50

1

钢板

WSS-501A
WSS-502A

0~100
0~150

2

铸铝合金

直型

WSS-511
WSS-512

0~200
0~300

5

钢板

WSS-511A
WSS-512A

铸铝合金

可调角度

WSS-463

100

0~400
0~500

10

200
250
300
400
500

6

固定螺纹R1/2

耐腐蚀板

WSS-461
WSS-462

75
100
150
200
250
300
400
500
750
1000
1250
1500
1750
2000

10
12

活动外螺纹M27 &倍；2

活动内螺纹M27 &倍；2

耐腐蚀板

WSS-461A
WSS-462A

铸铝合金

注:
A 护套管材料：1Cr18Ni9Ti，要求其它材料须注明。
B 要求其它安装螺纹需另行洽商。
C 法兰连接须提供法兰标准号及规格。
D 温度计标度盘公称直径为φ100，φ150的插入长度为：
1）当护套管直径为φ8，插入长度范围75 mm～500 mm；
2）当护套管直径为φ10，插入长度范围75 mm～1000 mm；
3）当护套管直径为φ12，插入长度范围1250 mm～2000 mm。
