径向双金属温度计

整理发布: 京仪股份 时间: 2018-07-09 12:39 浏览次数:
径向双金属温度计 文章由双金属温度计_电接点双金属温度计_热电阻热电偶温度计-京仪股份为您整理编辑。摘要:生产的双金属温度计使用1Cr18Ni9Ti材料作为其保护管、接头头和锁紧螺栓。表壳由铝板绘制,并在加工表面进行黑色电泳处理。表壳和表壳采用环形双层橡胶圈螺纹密封锁定结构。因此,。。。

生产的双金属温度计使用1Cr18Ni9Ti材料作为其保护管、接头头和锁紧螺栓。表壳由铝板绘制,并在加工表面进行黑色电泳处理。表壳和表壳采用环形双层橡胶圈螺纹密封锁定结构。因此,仪器的整体防水防腐性能良好。径向式仪器采用弯管结构,外形新颖、轻巧、美观。

WSS系列双金属温度计是测量中低温的现场测量仪器,可用于直接测量气体和液体的温度。与玻璃汞温度计相比,它具有无汞危害、易于阅读、坚固耐用等优点。

WSSX系列电接点双金属温度计具有电气接触装置,即机械电接点。当被测介质温度变化时,自由端的细轴和转向传动机构带动指针和动触头转动,温度变化值显示在刻度盘上。当它与固定触点(上限触点和下限触点)接触或断开时,电路系统中的继电器和接触器将起到自动控制和报警的作用,这应符合JB/T8803 1998标准。

工作原理

双金属温度计是一种单针指示器温度计缠绕成螺旋管,一端固定,另一端自由连接到指针上,随着温度的变化而旋转,驱动指针旋转以指示温度。

主要技术特征

温度测量范围:-60-500℃

学位等级:1.5 (1.0),基本误差:限于1.5%的范围

温度计指示部分:(用温度计刻度盘的外径表示)分为60、100、150毫米

尾管长度:100-2000毫米。

排气尾管直径:分别为6、10(排气尾管长度为100-1250毫米)和12(排气尾管长度为1250-2000毫米)

安装零件螺纹:M16X1.5M27X2G1/2;G3/4 .尾管和固定螺栓连接头由1Cr18Ni9Ti不锈钢制成,耐压6.4MPa

防水性能:温度计外壳应能够承受喷嘴直径为25毫米、距离为5米的水龙头的喷水(喷嘴出口前的水压不得小于2千克力/厘米2;)持续5分钟,没有水可以渗透温度计外壳内部。符合IP65标准。

WSSX系列电接点双金属温度计

准确度等级为1.5,接触动作误差极限为指示值基本误差极限的1.5倍。

额定接触功率:10VA

触点嘴高工作电压:380伏或220伏

接触嘴高工作电流:1A(无感性负载)

工作电压应大于15V且小于48V。

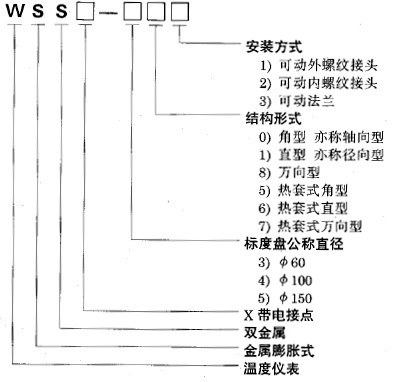

模型表示
